ทดสอบความแม่นยำของการเคลื่อนที่หลังทำรีโทรฟิตซีเอ็นซี

หลังการติดตั้งระบบควบคุม ซีเอ็นซีคอนโทรลเลอร์ เซอร์โวไดร์ว เซอร์โวมอเตอร์ และตั้งต่าพารามิเตอร์ ให้กับเครื่องจักรซีเอ็นซี รีโทรฟิตเรียบร้อยแล้ว จำเป็นอย่างยิ่งที่จะต้องทำการทดสอบความแม่นยำของการเคลื่อนที่ของแกน X , Y และ Z โดยไดอัลเกจ ความละเอียด 1 – 2 ไมครอน

ตัวอย่างเป็นการสั่งให้เครื่องจักรซีเอ็นซีคเคลื่อนที่ครั้งละ 100 ไมครอนโดยใช้ G-Code และเทียบกับการเคลื่อนที่จริงที่วัดได้จากไดอัลเกจ หากมีการปรับตั้งพารามิเตอร์ของโซเวอร์ถูกต้อง มีการฟิตแมคแคนนิคได้ดี แต่ละแกนจะมีความคลาดเคลื่อนของการเคลื่อนที่น้อยกว่า 10 ไมครอน

ในวิดีโอเป็นการรีโทรฟิตเครื่องซีเอ็นซีแมชชีนนิ่งเซ็นเตอร์ 3 แกน โดยใช้ เดลต้า ซีเอ็นซี คอนโทรลเลอร์ ร่วมกับ เดลต้าเซอร์โวไดร์ว และ เดลต้าเซอร์โวมอเตอร์ ทดสอบโดยการสั่งให้แกน Y เคลื่อนที่ไปและกลับ 500 ไมครอน ผลการรีโทรฟิตให้ความคลาดเคลื่อนต่ำกว่า 5 ไมครอน

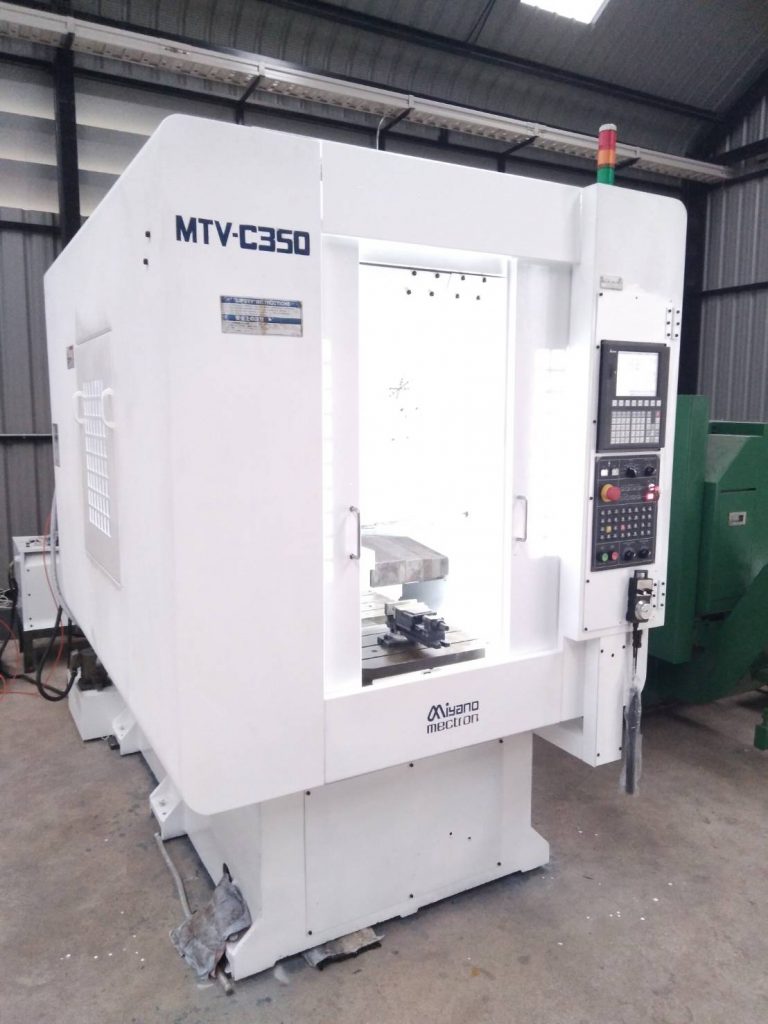

เครติดวิดีโอ เครื่องซีเอ็นซี MIYANO MTV C350 ในการฝึกอบรบการทำรีโทรฟิตเครื่องจักรซีเอ็นซี ภาคปฏิบัติ ณ สาขาวิชา วิศวกรรมแมคคาทรอนิกส์ มหาวิทยาลัยเทคโนโลยี ราชมงคลตะวันออก (วิทยาเขตบางพระ)
