CNC Lathe with C-Axis

Turing Center : CNC Lathe with C Axis เปลี่ยนเครื่องซีเอ็นซีเลท ให้เป็น Turing Center (Turn-Mill) ด้วยเดลต้าซีเอ็นซีคอนโทรลเลอร์ NC200 + ASD-S(Servo Spindle Drive) ทั้งงานกลึงและงานกัดสามารถจบได้ในเครื่องเดียว เครื่อง Turn-Mill จะประกอบด้วยการเคลื่อนที่ปกติ 2 แกน คือ X-Axis , Z-Axis และยังมีแกนพิเศษคือ C-Axis ทำงานสลับกับการเป็น Main Spindle โดยการประยุกต์ใช้เทคโนโลยี Delta Servo Spindle Drive ที่สามารถทำหน้าที่เป็น Servo และ Inverter NC200 ส่งผ่านคำสั่งไปยัง Servo X, Z และ C โดยโปโตคอลการสื่อสารความเร็วสูง DMCNET การ Synchronization ทั้ง 3 แกนจึงสมบูรณ์ 100% นอกจากนี้ Turn-Mill จะมี Sub Spindle ติดตั้งอยู่ที่ Turret อีก 1 ชุด NC200 คอนโทรลเลอร์ยังมาพร้อมกับ Digital Remote I/O และ built-in PLC ทำให้สามารถควบคุมการเปลี่ยน Tool ของ Turret ได้อย่างสมบูรณ์ทั้งแบบ Hydraulic และ Servo Turret ประสบการณ์กว่า 10 ปี ในงานรีโทรฟิต www.pmc.th โทร. 065 925 9789

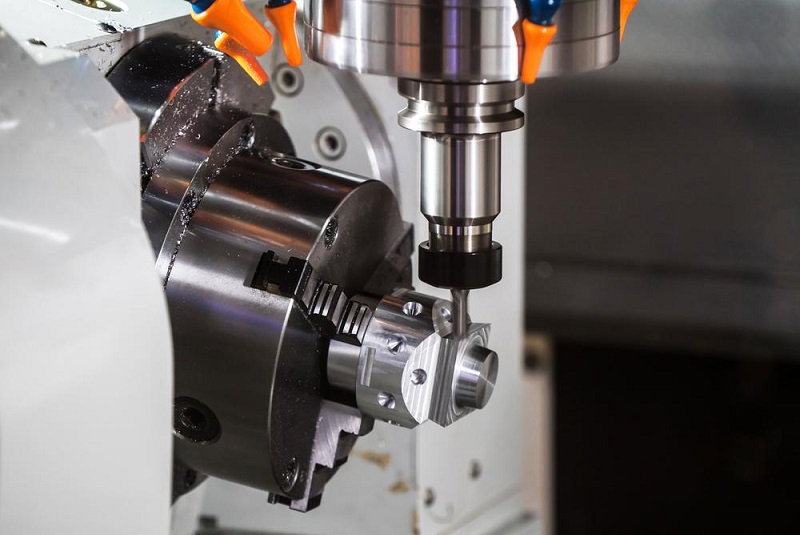

ตัวอย่างงานที่ได้จากเครื่อง Turn-Mill ภาพซ้ายเป็นการกัดด้านหน้าในขณะที่ชิ้นงานกลึงถูกยึดติดอยู่กับซอฟจอร์ และภาพขวาเป็นการกัดลงบนผิวทรงกระบอกในขณะที่ชิ้นงานกลึงถูกจับอยู่กับซอฟจอร์เช่นเดียวกัน จะเห็นว่าแม้การจับยึดชิ้นงานจะอยู่ในรูปแบบของงานกลึงแต่ก็สามารถที่จะทำการกัดลงบนผิวชิ้นงานได้เหมือนเครื่องกัด
